พัดลม Fd ในโรงไฟฟ้าหม้อไอน้ำพัดลมแรงเหวี่ยงอุตสาหกรรมการไหลของอากาศสูง

บังคับร่างหม้อไอน้ำอุตสาหกรรมพัดลมเป่าแรงเหวี่ยงการไหลของอากาศสูง

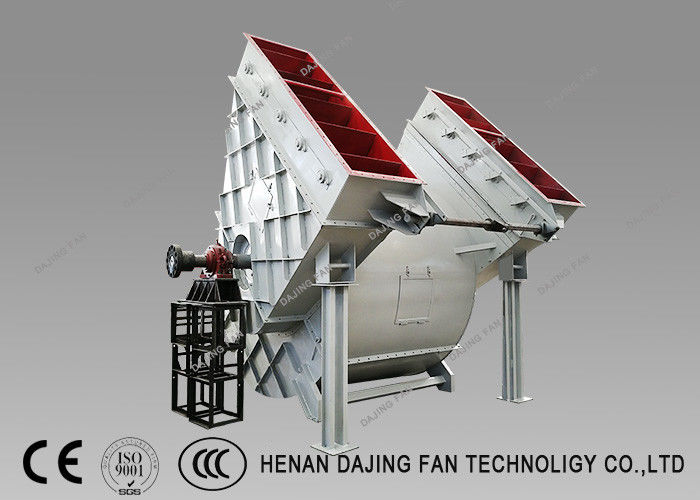

Double-suction industrial boiler fans have a large flow and are widely used in large factories. พัดลมหม้อไอน้ำอุตสาหกรรมสองครั้งมีการไหลขนาดใหญ่และใช้กันอย่างแพร่หลายในโรงงานขนาดใหญ่ The induced draft fan adopts a double-sided short-term, double-support structure. พัดลมลมชักนำให้เกิดการบังคับใช้โครงสร้างสนับสนุนสองด้านระยะสั้นสองด้าน The entire fan is composed of a rotor group, a casing, an air inlet, an air inlet box, an adjusting damper, a transmission group, a sliding bearing, a turning gear and a forced lubrication system. พัดลมทั้งหมดประกอบด้วยกลุ่มโรเตอร์, ท่อ, ช่องอากาศ, ช่องอากาศ, การปรับแดมเปอร์, กลุ่มเกียร์, แบริ่งเลื่อน, เกียร์หมุนและระบบหล่อลื่นบังคับ

การประมวลผลพื้นผิว
The surface of the fan shall be polished to remove any protuberances, welding spatters, burrs, sharp edges, scrap iron and greasy dirt before being finished with electrostatic grey 9006 epoxy coatings. พื้นผิวของพัดลมจะต้องถูกขัดเพื่อกำจัดส่วนที่ยื่นออกไป, รอยเชื่อม, ครีบ, ขอบคม, เศษเหล็กและสิ่งสกปรกเลี่ยนก่อนที่จะเคลือบอีพ็อกซี่สีเทาไฟฟ้าสถิต 9006 The finished gloss level shall be greater than or equal to 70%. ระดับความเงาที่เสร็จแล้วจะต้องมากกว่าหรือเท่ากับ 70% The surface shall be a level one without sags, cracks, cockles or detachment. พื้นผิวจะต้องอยู่ในระดับหนึ่งโดยไม่มีการหย่อน, แตก, หอยแครงหรือการปลด
แผ่นป้าย
แผ่นป้ายอะลูมิเนียมแบบถาวรจะต้องแสดงหมายเลขพัดลมรุ่นผลิตภัณฑ์และหมายเลขซีเรียลอย่างชัดเจน (ID เฉพาะสำหรับแต่ละพัดลม) เพื่อให้ชิ้นส่วนที่ใช้สามารถติดตามได้โดยลูกค้า

ทางเข้า
The inlet shall be designed in line with aerodynamics. ทางเข้าจะต้องได้รับการออกแบบให้สอดคล้องกับอากาศพลศาสตร์ It shall be streamlined for better airflow movement and efficiency, reducing turbulence and sound. มันจะได้รับการปรับปรุงให้มีการเคลื่อนไหวและประสิทธิภาพของการไหลเวียนของอากาศที่ดีขึ้นลดความปั่นป่วนและเสียง
ไดรฟ์เข็มขัดและไดรฟ์ Coupling
The fan shaft shall be treated through hardening and tempering and finish turning processes up to the hardness level of HB250-280. เพลาพัดลมจะต้องผ่านการชุบแข็งและแบ่งเบาและเสร็จสิ้นกระบวนการกลึงจนถึงระดับความแข็งของ HB250-280 Its maximum load shall be 35% more than the highest fan speed. โหลดสูงสุดจะต้องมากกว่า 35% ของความเร็วพัดลมสูงสุด The shaft shall be supported by two bearings with L10 rating service life of over 80000 hours. เพลาจะต้องได้รับการสนับสนุนโดยตลับลูกปืนสองตัวที่มีอายุการใช้งาน L10 กว่า 80000 ชั่วโมง It shall be sealed and can be lubricated under normal operating temperatures. มันจะถูกปิดผนึกและสามารถหล่อลื่นได้ภายใต้อุณหภูมิปกติ The pulley shall be of cast iron type and shall be sized for a minimum of 150% of the driving power. รอกจะต้องเป็นเหล็กหล่อและต้องมีขนาดอย่างน้อย 150% ของกำลังขับ There shall be pulley and belt guard. จะต้องมีรอกและเข็มขัดป้องกัน Flexible coupling equipped with a guard shall be used. การมีเพศสัมพันธ์ที่ยืดหยุ่นพร้อมกับยามจะต้องใช้ The factor of safety of power transmission and torsion shall meet the design requirements. ปัจจัยด้านความปลอดภัยของระบบส่งกำลังและแรงบิดจะต้องตรงตามข้อกำหนดการออกแบบ
เครื่องยนต์
The motor shall be carefully matched to the fan load. มอเตอร์ต้องจับคู่กับโหลดของพัดลมอย่างระมัดระวัง It shall be IP54 rated with class F insulation. จะต้องได้รับการจัดอันดับ IP54 พร้อมฉนวนชั้น F Ball bearing that can be lubricated shall be used. ต้องใช้ลูกปืนแบบลูกปืน The motor and drive mechanism shall be isolated from the airstream to avoid grease or dirt accumulation. มอเตอร์และกลไกการขับเคลื่อนจะต้องถูกแยกออกจากกระแสลมเพื่อหลีกเลี่ยงการสะสมไขมันหรือสิ่งสกปรก

บริการ:

ด้วยคุณภาพที่ดีเยี่ยมและราคาที่เหมาะสม
สัญญาว่าจะส่งมอบตรงเวลา
ปลอดภัยเชื่อถือได้ประหยัดและทนทาน
ส่งมั่นคงการทำงานที่เงียบ
ประสิทธิภาพในการแผ่ความร้อนสูงความสามารถในการบรรทุกสูง
ทุกผลิตภัณฑ์จะต้องทดสอบก่อนที่จะส่ง
