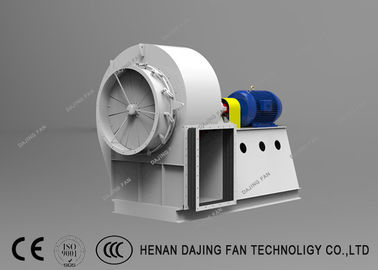

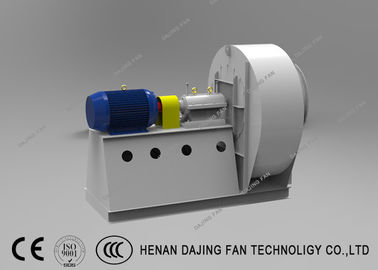

พัดลมระบายอากาศแรงเหวี่ยง 3 เฟสแรงดันปานกลางปริมาณอากาศสูง 12000 Cmh

พัดลมระบายแรงเหวี่ยง 3 เฟสแรงดันปานกลางแรงดันอากาศสูง 12000cmh

This series of centrifugal fans has high efficiency, low noise and stable performance curve. พัดลมแบบแรงเหวี่ยงซีรีย์นี้มีประสิทธิภาพสูงเสียงรบกวนต่ำและเส้นโค้งประสิทธิภาพที่เสถียร Mainly used for indoor ventilation, dehumidification and dust removal, etc. in factories and mines, stadiums, opera houses, basements, large and small hotels, restaurants, shopping malls and large buildings. ส่วนใหญ่ใช้สำหรับการระบายอากาศในร่ม, ลดความชื้นและกำจัดฝุ่น ฯลฯ ในโรงงานและเหมือง, สนามกีฬา, โรงละครโอเปร่า, ชั้นใต้ดิน, โรงแรมขนาดใหญ่และขนาดเล็ก, ร้านอาหาร, ห้างสรรพสินค้าและอาคารขนาดใหญ่ It can also be used as a gas recycler with other types of machinery. นอกจากนี้ยังสามารถใช้เป็นเครื่องรีไซเคิลแก๊สกับเครื่องจักรประเภทอื่น ๆ

เกรดคุณภาพความสมดุลสูง
ล้อแต่ละวงมีความสมดุลแบบไดนามิกสูงถึงมาตรฐาน G4.0 (เพียงแค่ G6.3 สำหรับผลิตภัณฑ์ทั่วไปทั้งในและต่างประเทศ) รับประกันความทนทานเสถียรภาพและความเงียบ
ช่วงประสิทธิภาพกว้างที่มีประสิทธิภาพสูง
ล้อมีลักษณะโค้งที่มั่นคงและแบนในทุกสภาวะการใช้งานซึ่งสามารถหลีกเลี่ยงการลดลงของประสิทธิภาพได้อย่างมีประสิทธิภาพเนื่องจากจุดปฏิบัติการเคลื่อนขึ้นหรือลง

ไดรฟ์เข็มขัดและไดรฟ์ Coupling
The fan shaft shall be treated through hardening and tempering and finish turning processes up to the hardness level of HB250-280. เพลาพัดลมจะต้องผ่านการชุบแข็งและแบ่งเบาและเสร็จสิ้นกระบวนการกลึงจนถึงระดับความแข็งของ HB250-280 Its maximum load shall be 35% more than the highest fan speed. โหลดสูงสุดจะต้องมากกว่า 35% ของความเร็วพัดลมสูงสุด The shaft shall be supported by two bearings with L10 rating service life of over 80000 hours. เพลาจะต้องได้รับการสนับสนุนโดยตลับลูกปืนสองตัวที่มีอายุการใช้งาน L10 กว่า 80000 ชั่วโมง It shall be sealed and can be lubricated under normal operating temperatures. มันจะถูกปิดผนึกและสามารถหล่อลื่นได้ภายใต้อุณหภูมิปกติ The pulley shall be of cast iron type and shall be sized for a minimum of 150% of the driving power. รอกจะต้องเป็นเหล็กหล่อและต้องมีขนาดอย่างน้อย 150% ของกำลังขับ There shall be pulley and belt guard. จะต้องมีรอกและเข็มขัดป้องกัน Flexible coupling equipped with a guard shall be used. การมีเพศสัมพันธ์ที่ยืดหยุ่นพร้อมกับยามจะต้องใช้ The factor of safety of power transmission and torsion shall meet the design requirements. ปัจจัยด้านความปลอดภัยของระบบส่งกำลังและแรงบิดจะต้องตรงตามข้อกำหนดการออกแบบ

1. ช่องลม Venturi จะต้องจับคู่กับแผ่นดิสก์ด้านหน้าอย่างแม่นยำเพื่อหลีกเลี่ยงการไหลเชี่ยวและการรั่วไหลของอากาศเพื่อให้อากาศไหลอย่างราบรื่นมากขึ้นเพื่อปรับปรุงประสิทธิภาพแอโรไดนามิก

2. การออกแบบที่ได้รับการปรับปรุงให้ดีขึ้นซ้ำ ๆ ของการจำลองสนามไหลของ CFD เพื่อให้แน่ใจว่าสมรรถนะของอากาศพลศาสตร์เป็นไปตามลักษณะของสนามไหล

3. ประสิทธิภาพอากาศพลศาสตร์ที่ยอดเยี่ยมประสิทธิภาพสูงสุดขึ้นอยู่กับ 81%

กระบวนการผลิตพัดลมแบบแรงเหวี่ยง:

กรณีแสดง:
